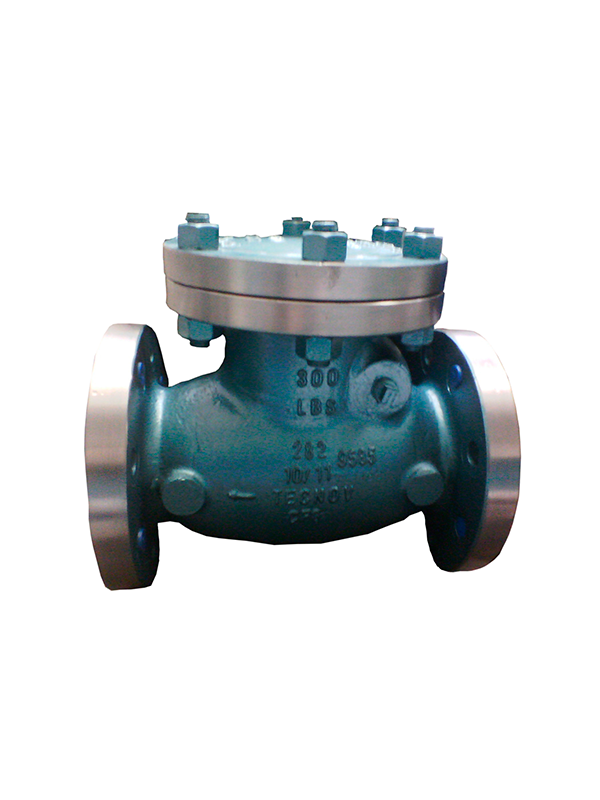

Válvula RETENÇÃO PORTINHOLA, tampa aparafusada, posição de trabalho horizontal e vertical.
Valvula Retenção Flangeada 300# – N/REF. FIG. 282
Descrição
CARACTERÍSTICAS:
Materiais: Aço Carbono Fundido (WCB), Aço Inox (CF8, CF8M, CF3, CF3M) ou Aço Liga (WC1, C5, WC9, LCB, etc). Vedação Aço Inox ou a pedido com Stellite.
Extremidades: Flangeadas conforme norma ANSI 16.5, Solda de Topo conforme norma ANSI B16.25, Flange com face junta anel RTJ e outros faceamentos especiais.
Face a Face: Conforme norma ANSI B16.10
Construção: Conforme norma BS 1868 / ANSI B16.34
Inspeção e teste: Conforme norma API 598
PRESSÃO DE TRABALHO
Vapor a 449ºC – 300 lbs./pol²
Água, óleo e gás a 40ºC – 740 lbs./pol²
TESTE HIDROSTÁTICO
CORPO 855 Lbs./pol²
SEDE 625 Lbs./pol²
| Ø Nominal | A (mm) | B (mm) | Peso (Kg) |
|---|---|---|---|
| 1.1/2″ | 241 | 150 | 17 |
| 2“ | 267 | 164 | 22 |
| 2.1/2“ | 292 | 175 | 31 |
| 3“ | 318 | 197 | 40 |
| 4“ | 356 | 232 | 65 |
| 5“ | 400 | 243 | 96 |
| 6“ | 445 | 276 | 122 |
| 8“ | 533 | 334 | 199 |
| 10“ | 622 | 638 | 311 |
| 12“ | 711 | 435 | 464 |
